Блок клапанов пневмоподвески отвечает за удержание и распределение рабочего давления по пневмобаллонам и ресиверу. Это распределительный узел всей пневмосистемы, и при его отказе подвеска теряет способность поддерживать дорожный просвет. Машина падает на отбойники или заваливается на бок.
Как устроен и работает узел

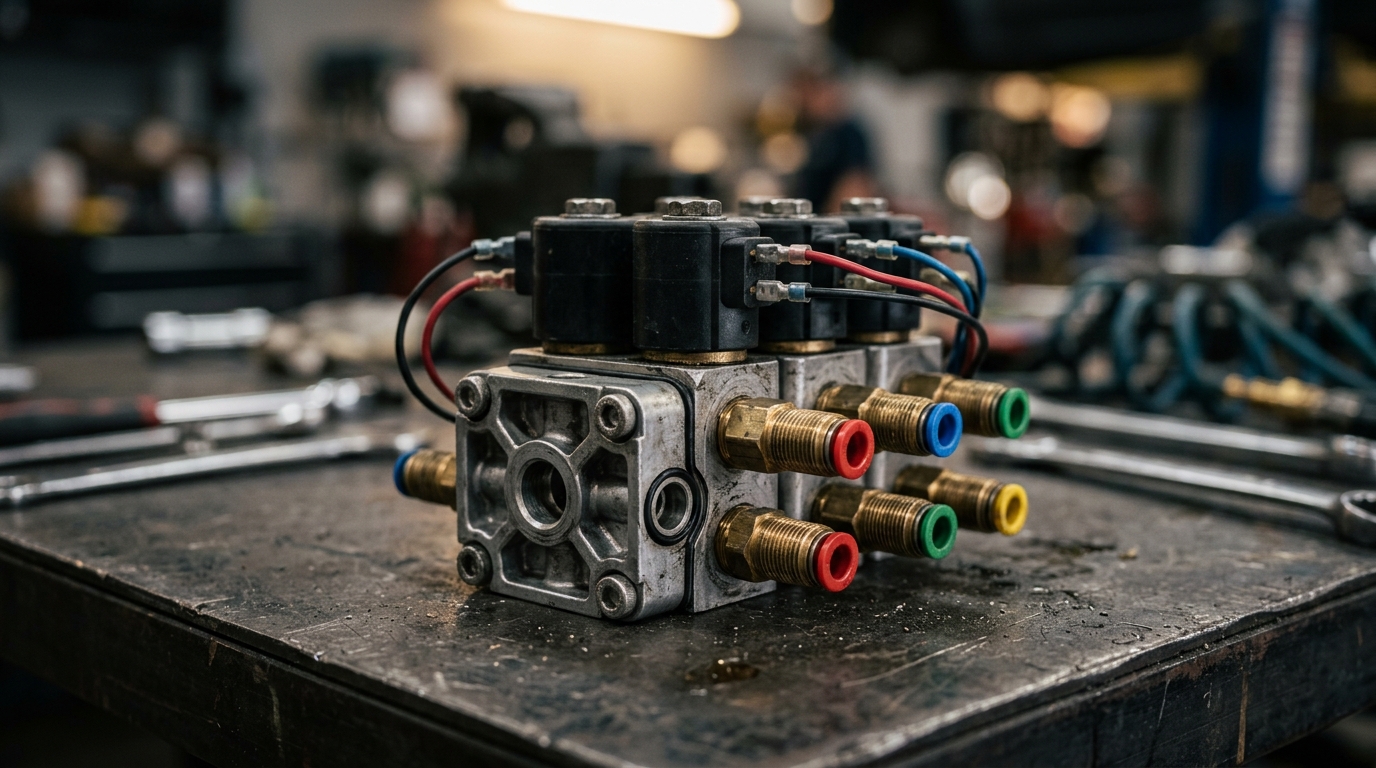

Конструктивно блок состоит из алюминиевого монолитного корпуса, группы электромагнитных соленоидов и встроенного датчика давления (на ряде моделей VAG, Mercedes-Benz и BMW). Внутри проложены каналы под каждое колесо, магистраль компрессора и ресивера, а также сбросной порт.
ЭБУ пневмоподвески непрерывно считывает показания датчиков положения кузова. Когда требуется поднять ось, блок управления подает 12 В на соответствующий соленоид. Сердечник с прецизионной запорной иглой втягивается за доли секунды, преодолевая сопротивление пружины. Воздух под давлением 16–20 бар направляется из ресивера напрямую в баллон. При сбросе высоты открывается колесный клапан и сбросной соленоид в сторону осушителя. Зазоры в седлах клапанов микронные, поэтому попадание твердых фракций или влаги сразу нарушает плотность посадки.
Почему блок выходит из строя
Практика дефектовки показывает: распределитель редко ломается изолированно. Чаще поломку провоцируют сопутствующие узлы пневмоконтура.

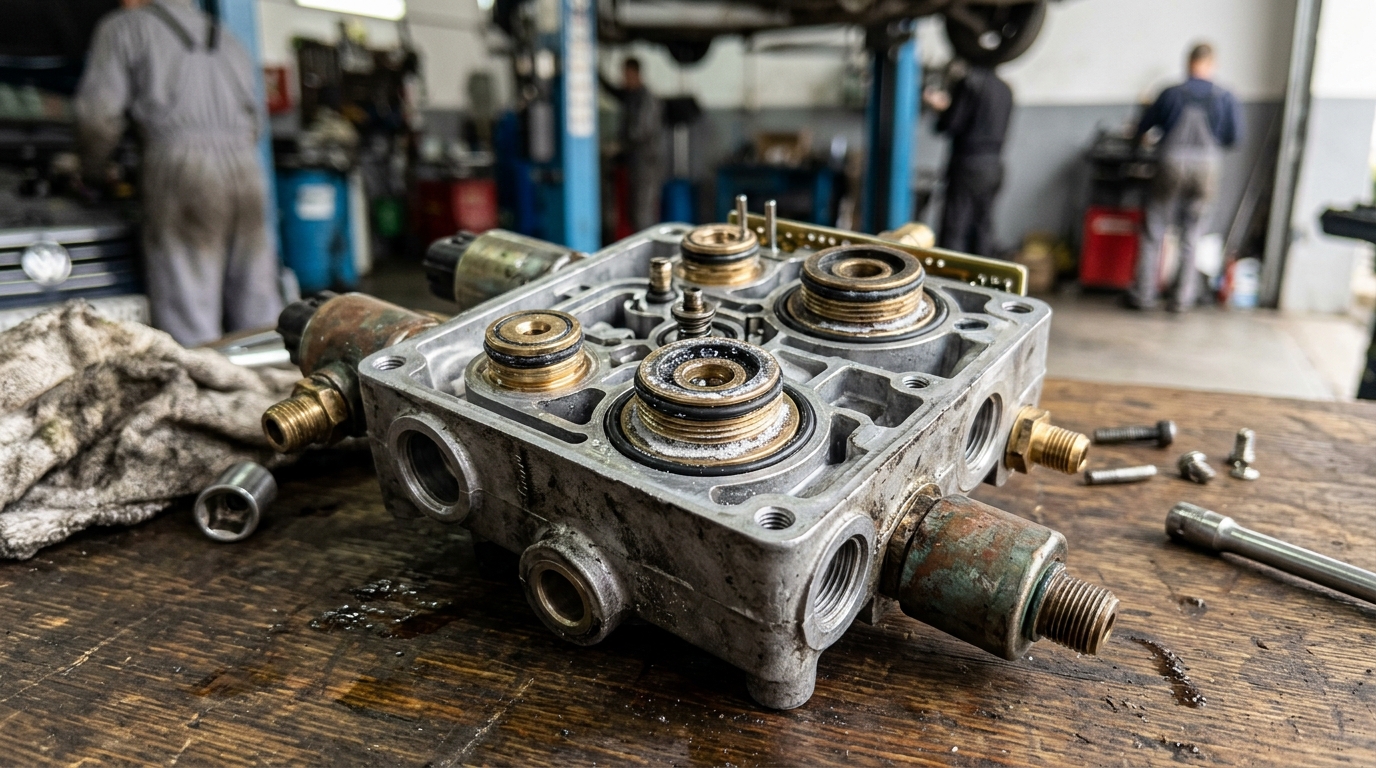

- Влага, конденсат и замерзание. В осушителе компрессора находится гранулированный силикагель. При старении наполнитель перенасыщается водой, истирается в пыль и выбрасывается в магистраль. С первыми заморозками микрокапли конденсата замерзают прямо на седлах игл. Клапан намертво клинит в одном из положений. Если на автомобиле выработали ресурс компрессоры пневмоподвески, влагоотделитель перестает сушить воздух, и новый блок клапанов без замены осушителя быстро выйдет из строя.
- Окисление контактов и коррозия соленоидов. Блок часто смонтирован в агрессивной зоне: под передним подкрылком, на лонжероне или возле заднего редуктора (Audi Q7, Porsche Cayenne, VW Touareg, Mercedes ML/GL W164). Дорожная химия и реагенты разрушают герметичность разъема. Пины питания окисляются, обмотки катушек получают межвитковое замыкание, а ЭБУ выдает ошибку по обрыву цепи соленоида.
- Естественный износ резиновых уплотнений. Кольца O-ring и манжеты подвержены постоянным термическим циклам. Со временем эластомер теряет упругость, дубеет и растрескивается. Воздух начинает стравливаться между контурами или наружу в атмосферу.
- Срыв резьбы и механические повреждения. Корпус блока выполнен из мягкого алюминиевого сплава. При грубом затягивании штуцеров резьбу срывает. На сайте проекта oporka.ru представлены оригинальные фитинги и магистрали, позволяющие смонтировать пневмолинии с соблюдением заводских моментов затяжки.
Симптомы умирающего блока: как отличить от дырявого баллона
На диагностике часто путают повреждение пневмобаллона с негерметичностью клапана. Вот прямые признаки неисправности именно блока:
Синхронное оседание всей оси за ночь. Пневмобаллоны не выходят из строя одновременно слева и справа. Если за ночь равномерно упал весь передок или задок — стравил клапан оси или ресивера.
Баллон держит пену, но машина кренится. Мыльная эмульсия на баллоне не пузырится, микротрещин нет, но за несколько часов стоянки угол авто опускается. Это означает, что воздух уходит обратно в блок через незакрытую иглу соленоида.
Непрерывная работа компрессора при отсутствии видимых утечек. Из-за заклинившего в промежуточном положении соленоида давление из ресивера стравливается через выпускную магистраль. Компрессор качает без перерыва, пытаясь компенсировать утечку, и уходит в аварийный перегрев.
Ремонт или замена: вердикт инженера
Кустарная переборка с полировкой седел и попытками вымочить соленоиды в растворителях дает временный результат. В полевых условиях невозможно восстановить заводскую конусность игл и геометрию изношенных седел. Блок неизбежно начинает травить снова.
Рациональное решение проблемы — полная замена узла в сборе. В каталоге oporka.ru можно подобрать надежные блоки клапанов пневмоподвески с гарантией производителя для Mercedes-Benz, BMW, Audi, Land Rover, Porsche и других марок.
