Владельцы BMW F- и G-серий (особенно кроссоверов X5, X6, X7, а также седанов 5 и 7 серии) делятся на два типа: те, кто уже сталкивался с сообщением бортового компьютера «Шасси: продолжение движения возможно» (Chassis function restricted), и те, у кого эта ошибка еще впереди.
Современная подвеска баварских машин — это плотный симбиоз гидравлики, пневматики и сложной микропроцессорной электроники. Здесь амортизатор уже давно не работает сам по себе: каждую миллисекунду блок управления считывает данные с датчиков вертикального ускорения кузова, угла поворота рулевого колеса и динамически корректирует проходное сечение клапанов. Из-за этого диагностика превращается в настоящий квест: машина может «упасть» на бок из-за перетертого провода, а жесткий глухой стук спереди далеко не всегда устраняется заменой сайлентблоков или рычагов.
Ниже детально разберем три ключевые проблемы подвески BMW, с которыми водители чаще всего обращаются на подъемник, и покажем, как грамотно локализовать неисправность, чтобы не переплачивать за ремонт втрое.
1. Задняя пневмоподвеска (система EHC): почему машина падает за ночь
Задние пневмобаллоны на BMW устанавливаются практически на всех тяжелых и вместительных кузовах: от универсалов 5-й серии (Touring) и 5 GT (F07) до бестселлеров X5 (E70, F15, G05) и X6 (E71, F16, G06). В отличие от полностью закрытых защитными кожухами контуров некоторых конкурентов, на большинстве баварских моделей резинокордный пневморукав заднего баллона работает в непосредственном контакте с дорожной грязью.

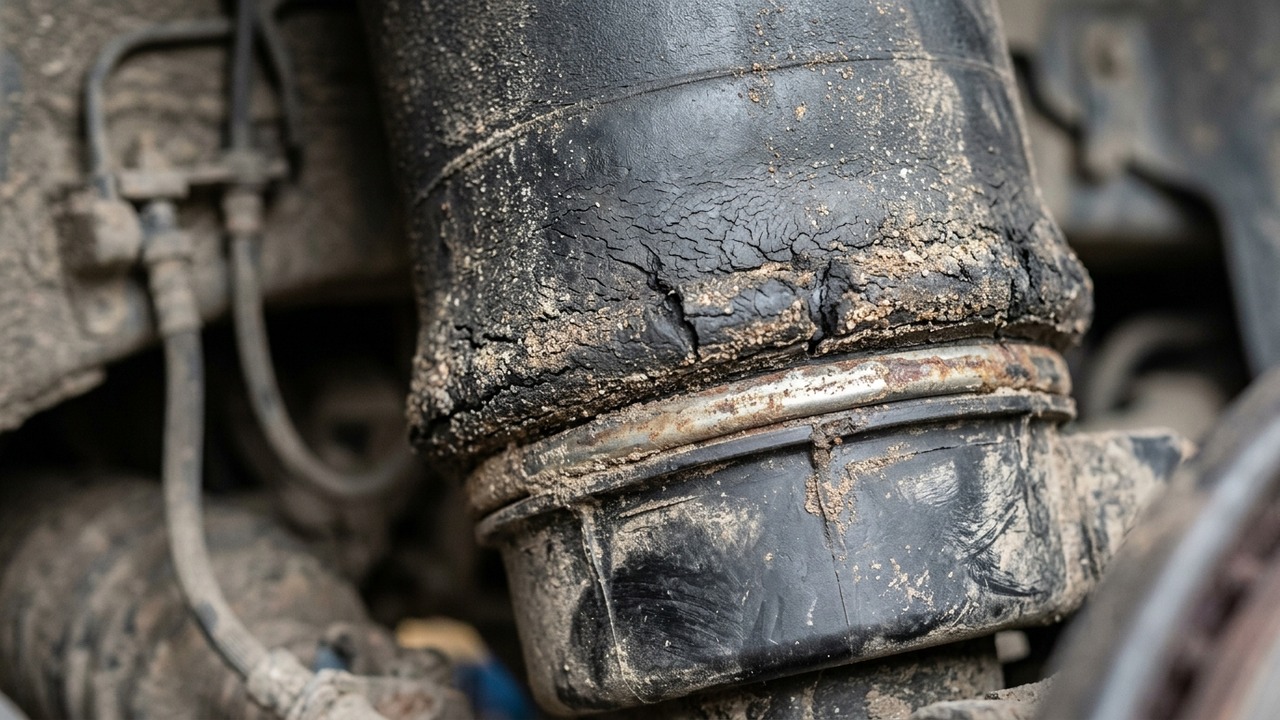

Механическая причина: абразив в складке рукава
В процессе работы подвески резинокордный рукав непрерывно перекатывается вверх и вниз по пластиковому поршню («стакану») баллона. В зону обратного перегиба неизбежно набивается дорожная пыль, кварцевый песок, зимние противогололедные реагенты и отсев щебня. Со временем под воздействием температуры и влаги эта взвесь спекается на поверхности стакана в твердый абразивный налет, работающий словно грубая наждачная бумага.
Главное коварство дефекта: когда автомобиль припаркован на ровной площадке в нейтральном положении, микротрещины плотно зажаты складкой резины, и воздух удерживается в контуре часами. Но стоит припарковаться с диагональным вывешиванием на бордюре или оставить машину на крепком морозе (когда резина дубеет), складка раскрывается, воздух моментально стравливается, и к утру корма автомобиля лежит на резиновых отбойниках.
Электронная и пневматическая цепь разрушения
Если закрывать глаза на утренние проседания кормы и эксплуатировать автомобиль по порочному принципу «завел — насос накачал — поехал», запускается стремительная цепная реакция разрушения смежных узлов:
- Смерть компрессора. Штатный компрессор пневмоподвески BMW спроектирован исключительно для кратковременных циклов выравнивания клиренса при загрузке багажника или посадке пассажиров. При разгерметизации баллона насос молотит почти без перерыва, пытаясь удержать давление в 12–16 бар прямо на ходу. В результате от перегрева стирается фторопластовое поршневое кольцо, на зеркале цилиндра появляются задиры, либо от колоссального пускового тока намертво залипает силовое реле, и электромотор сгорает физически.
- Окисление и коррозия блока клапанов. Воздух забирается компрессором из атмосферы и проходит через камеру с силикагелевым влагоотделителем. Работая на износ, осушитель быстро насыщается влагой и начинает гнать воду вместе с силикагелевой пылью напрямую в магистрали и блок электромагнитных клапанов. В зимний период влага замерзает на седлах прецизионных запорных игл: автомобиль либо перестает подниматься вовсе, либо задирает одну сторону в предельно верхнее положение и намертво вешает ошибку системы EHC.
Менять пневмобаллоны на BMW всегда необходимо строго попарно на одной оси, даже если пока спустил только один (левый или правый). При одинаковом пробеге и условиях эксплуатации усталость резинового компаунда второго баллона абсолютно идентична — он разгерметизируется уже через 3–4 недели. Кроме того, перед установкой нового узла обязательно проверьте и превентивно замените силовое реле компрессора (цена копеечная, но именно залипшее реле сжигает новый компрессор за одну поездку).
2. Адаптивные амортизаторы (EDC / VDC): стук, раскачка и обрыв связи
Системы EDC (Electronic Damper Control) и более современная VDC (Vertical Dynamics Control) отвечают за мгновенную трансформацию характера BMW при переключении между профилями Eco Pro, Comfort и Sport / Sport Plus. На внешнем корпусе или внутри гидравлического цилиндра такого амортизатора смонтирован электромагнитный пропорциональный соленоид. ЭБУ регулирует ток, изменяя проходное сечение перепускного клапана: стойка за доли секунды становится то комфортно мягкой, то по-спортивному жесткой и собранной.
Болезнь №1: Подвеска встала в «аварию» и превратилась в «каменную»
Типичный сценарий: автомобиль ловит стык моста или яму, на приборной панели и мультимедиа NBT/iDrive загорается желтое предупреждение «Шасси: продолжение движения возможно», а автомобиль начинает подробно передавать в салон и позвоночник каждую микронеровность дороги.
Это означает, что блок управления зафиксировал потерю сигнала или выход параметров сопротивления за допустимый предел по одному из амортизаторов. В целях безопасности (чтобы на высокой скорости тяжелый кроссовер не получил опасный крен или раскачку) электроника мгновенно обесточивает электромагнитные клапаны стоек, переводя всю гидравлику в максимально жесткий аварийный режим.

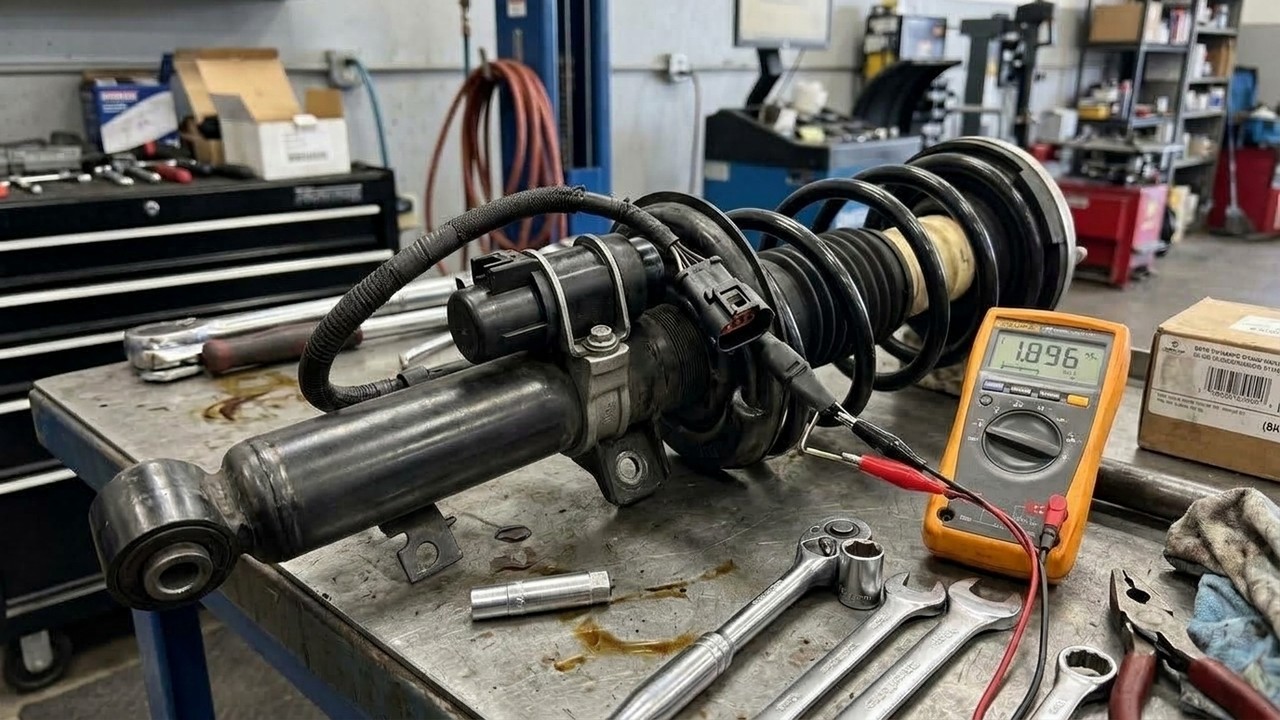

1. Жгут проводки и разъем клапана. На передних амортизаторах BMW кабель соленоида EDC непрерывно изгибается в колесной арке при каждом повороте руля и находится под постоянным обстрелом песка и соляного раствора. В 40% случаев проблема кроется не в самом амортизаторе, а в сгнившем пине внутри фишки или внутреннем изломе медных жил кабеля около лонжерона.
2. Датчики вертикального ускорения колес. Сигналы собираются с выносных датчиков ускорения, закрепленных на стаканах кузова или поворотных кулаках. Выход датчика из строя отсекает управление демпфированием всей оси.
Болезнь №2: Физический стук при кристально чистой электронной памяти
Обратная распространенная ситуация: компьютерная диагностика дилерской программой ISTA / Rheingold не находит ни единой ошибки, параметры катушек в норме, режимы Comfort и Sport визуально переключаются, но на мелкой «гребенке» или гравии спереди отчетливо слышен глухой навязчивый стук.
В этом случае виновата прецизионная механика амортизатора. Внутри стойки EDC работает многоступенчатый клапанный механизм с дисковыми пружинами. При высоких пробегах или пробоях подвески масло вскипает (кавитационный износ), появляются микролюфты штока в направляющей тефлоновой втулке. Программно этот дефект не устраняется: требуется плановая замена амортизаторов.
3. Датчики дорожного просвета: перекос кузова без утечки воздуха
Очень частая жалоба владельцев BMW X5 (F15, G05) и X7 с 2-осевой пневмоподвеской: пневмобаллоны абсолютно целые и герметичные, стойки в сборе сухие без масляных запотеваний, компрессор создает нужное давление, но кузов заметно перекошен на одно колесо (разница по аркам достигает 20–35 мм).
- Закисание миниатюрных шарниров тяг. К потенциометру датчика дорожного просвета от нижнего рычага идет регулировочная тяга с пластиковыми или металлическими шаровыми шарнирами. От агрессивной грязи шарик намертво закисает в обойме. При артикуляции подвески заблокированная тяга вместо вращения оси просто ломает пластиковый рычажок датчика или сгибает металлическое ухо крепления. Датчик зависает и транслирует блоку искаженные данные о горизонте кузова.
- Окисление проводки («зелень» в разъеме). Проводка задних датчиков уровня кузова находится в зоне максимального разрежения воздуха за колесом, куда затягивает снежную кашу и воду. При малейшем микроповреждении изоляции соленая вода капиллярным эффектом поднимается по проводам внутрь разъема, искажая сопротивление. В результате автомобиль на светофорах начинает хаотично поднимать и опускать разные колеса («танцующая подвеска»).
После замены любого компонента подвески — датчика уровня, тяги, пневмобаллона или блока соленоидов — на BMW в обязательном порядке проводится сервисная калибровка дорожного просвета с металлической рулеткой через диагностический сканер. Мастер измеряет точное расстояние от нижней кромки колесного диска до арки крыла по всем четырем углам и прописывает калибровочные значения в память ЭБУ, иначе пневмосистема продолжит работать с ошибочным давлением в баллонах.
Что делать, если подвеска BMW требует ремонта?
Главное правило при обслуживании высокотехнологичной подвески баварских автомобилей — не приобретать детали наугад по первому попавшемуся коду ошибки и не ставить сомнительные дешевые реплики, где вместо реального адаптивного электромагнитного клапана впаяна резисторная «обманка», лишь гасящая предупреждение на щитке приборов.
В специализированном каталоге интернет-магазина «Точка Опоры» собраны проверенные компоненты подвески с подтвержденным ресурсом для тяжелых кузовов BMW:
- Усиленные пневмобаллоны и пневмостойки BMW: изготовлены из многослойного эластомера Continental с повышенной устойчивостью к дорожной химии, озону и экстремальным морозам до -45 °C.
- Амортизаторы с рабочей электронной системой EDC / VDC: полностью соответствуют заводским калибровкам, корректно распознаются бортовой электроникой BMW и сохраняют четкую разницу в демпфировании между мягким Comfort и собранным Sport.
- Компрессоры пневмоподвески и блоки клапанов: поставляются в сборе с виброопорами, новыми осушителями и усиленными силовыми реле.
